3G模组 MU709s-6

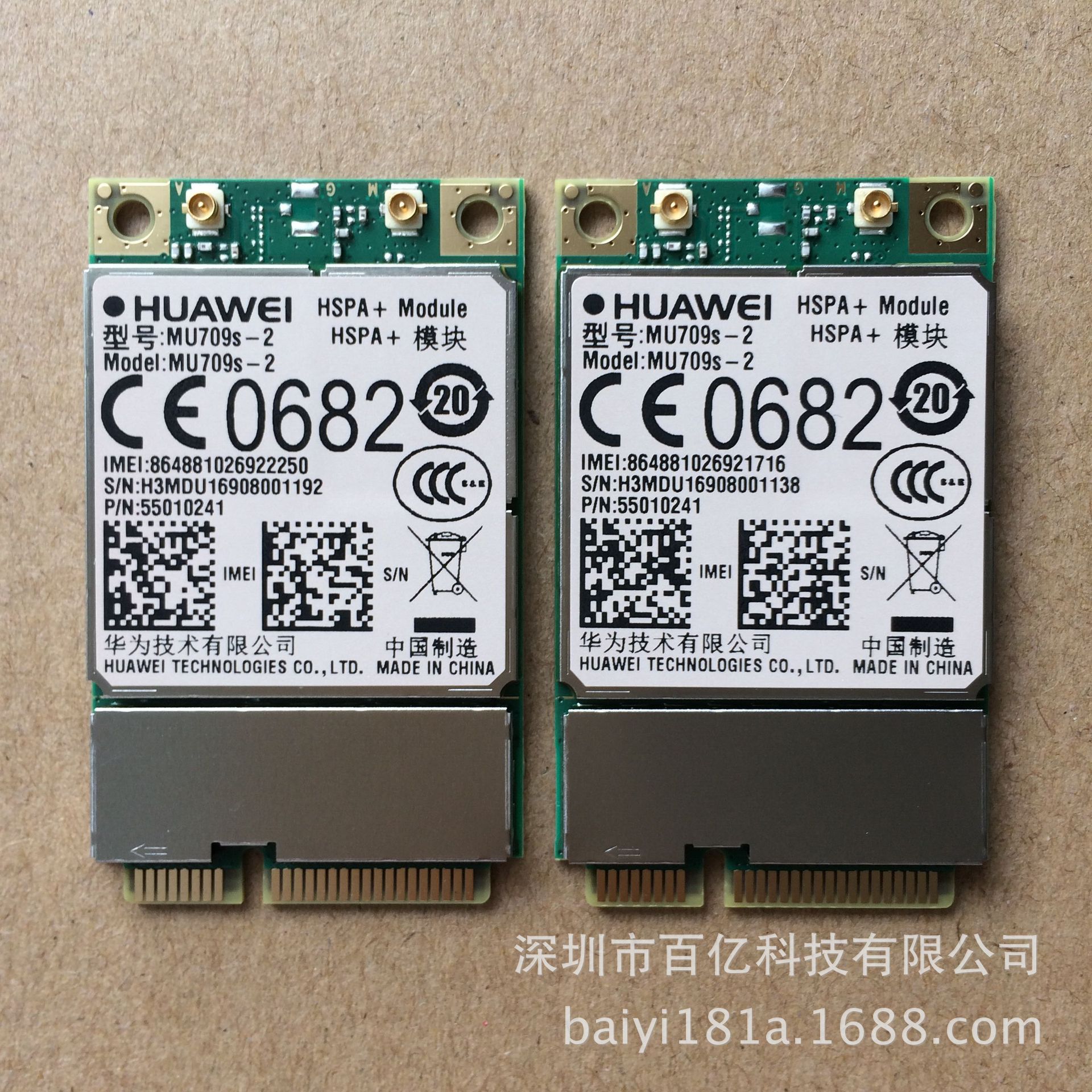

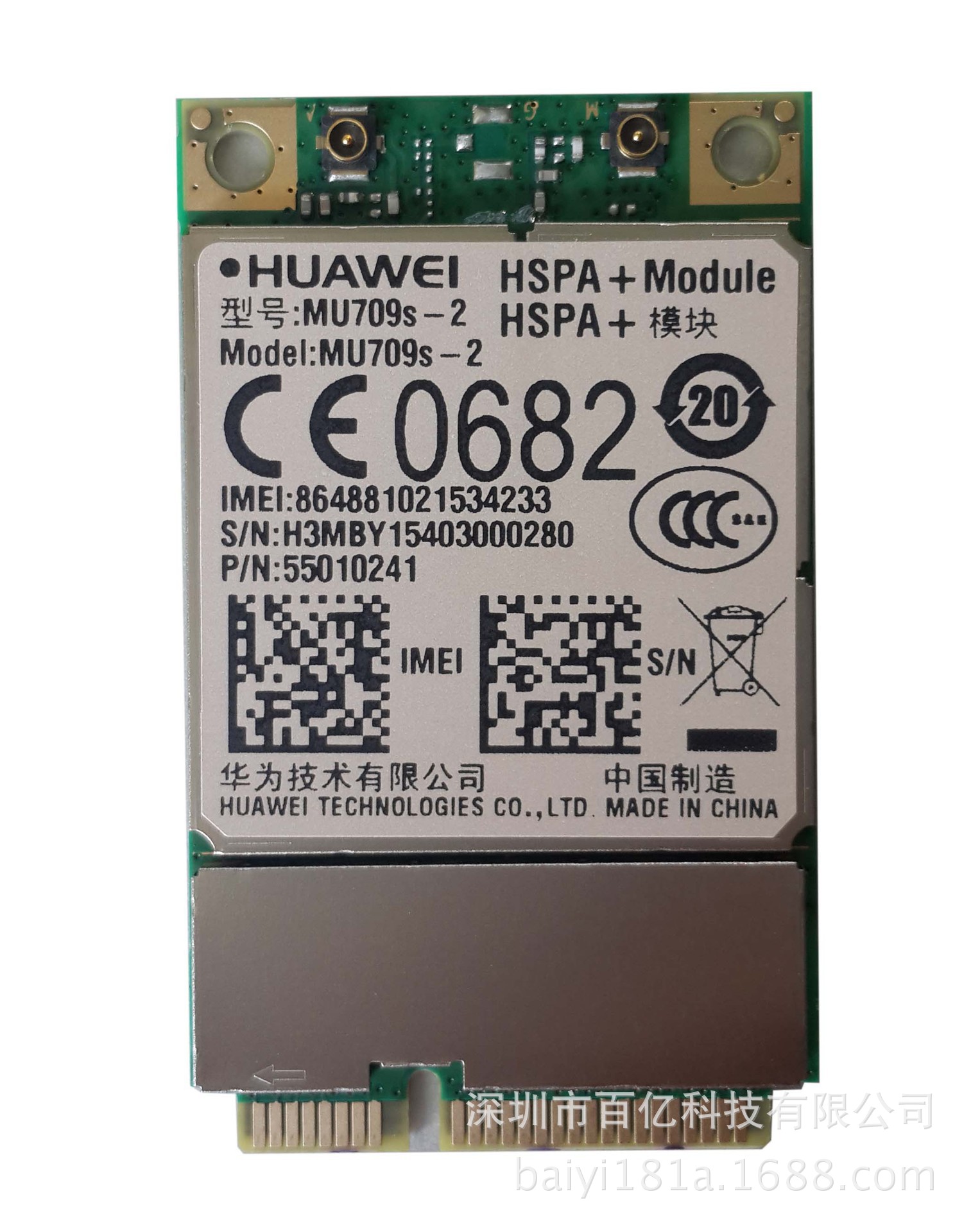

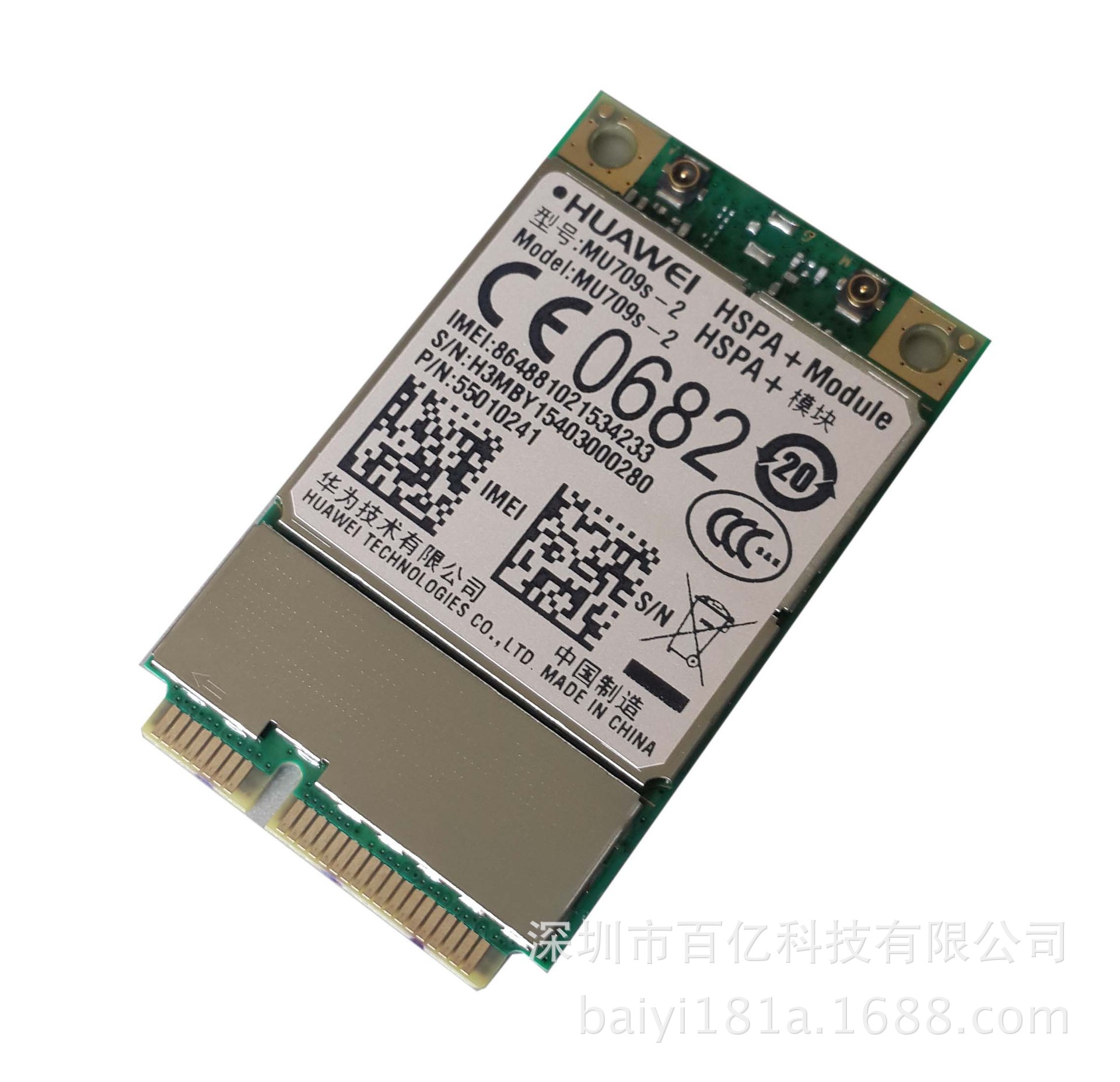

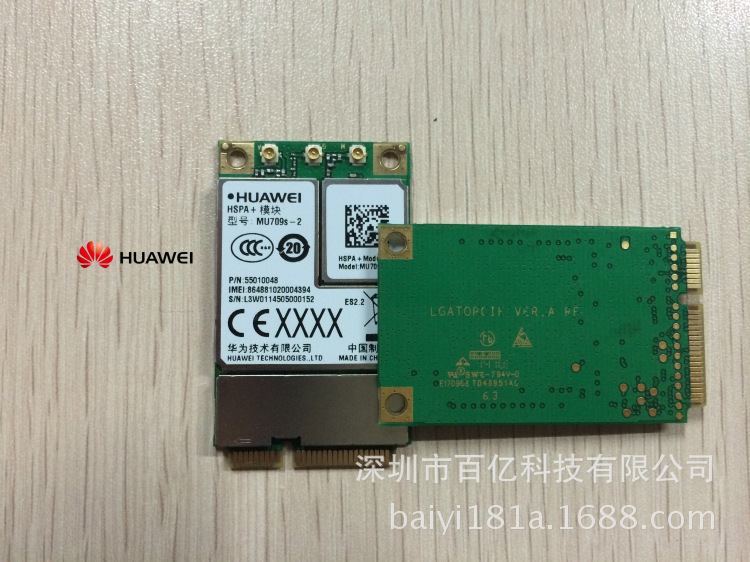

华为MU709S-2 PCIE 21Mbps HSPA+ 联通3G模块

分享

产品型号:MU709S-2(华为)

产品名称:WCDMA/UMTS/HSPA M2M无线模块

支持运营商:中国联通(沃3G,兼容GPRS),中国移动(仅支持GPRS)

峰值速率:上行384Kbps,下行3.6Mbit/s

接口类型:标准mini_PCIE,52pin



产品特性

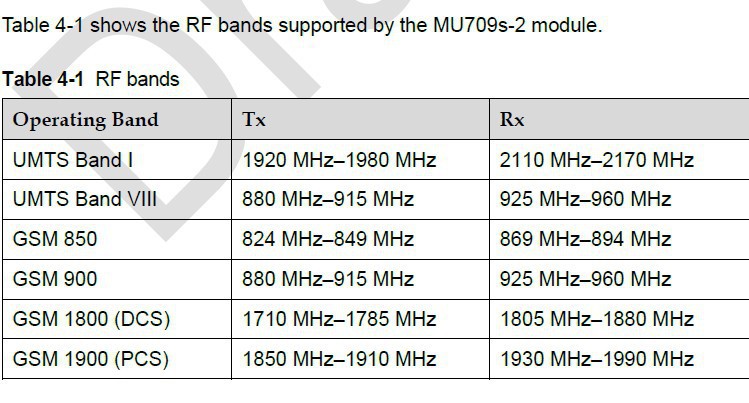

 工作频段:

UMTS/HSDPA:Dual-Band,900/2100MHz

GSM: Quad-Band,850/900/1800/2100MHz

峰值速率: 下行:21Mbps,上行:5.76Mbps

功耗(电流):

待机模式:<3.0mA

语音模式(正常):340mA

电源电压:3.3V



AT指令集支持:



3GPP TS 27.007/005 AT指令集

华为扩展AT命令

功能支持:数据、PCM语音,短信,TCP/IP,UDP/IP

系统支持:

Windows CE、Windows XP、Windows 7及Linux2.6.18以上版本

环境特性:

工作温度:-20~70℃

存储温度:-40~85℃

工作湿度:5%~95%

物理特性:

重量:10g

外形尺寸:51mm×30mm×30.4mm

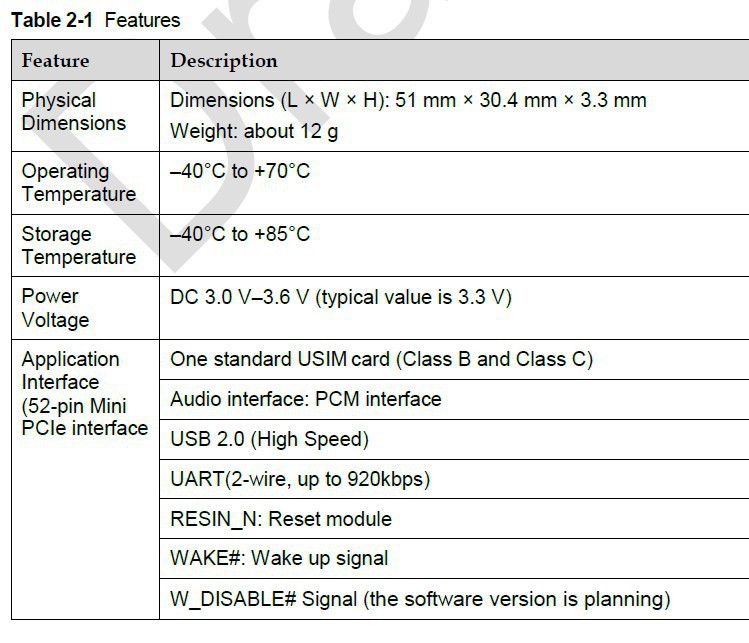

Feature Description
PhysicalDimensions
Dimensions (L × W × H): 51 mm × 30.4 mm × 3.3 mm
Weight: about 12 g
OperatingTemperature–40°C to +70°C
StorageTemperature–40°C to +85°C
PowerVoltage
DC 3.0 V–3.6 V (typical value is 3.3 V)
ApplicationInterface

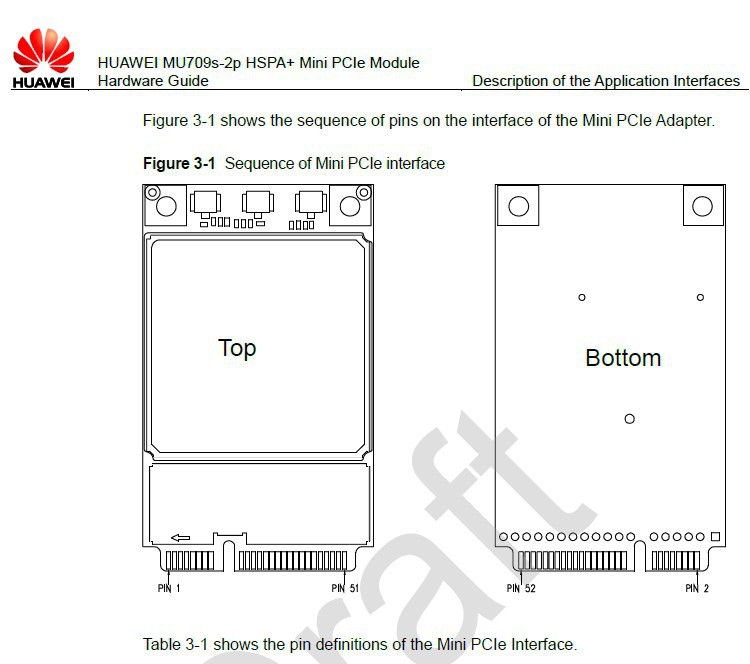

(52-pin MiniPCIe interface
One standard USIM
Audio interface: PCM interface
USB 2.0 (High Speed)
UART(2-wire, up to 920kbps)
RESIN_N: Reset module
WAKE#: Wake up signal
W_DISABLE# Signal (the software version is planning)
LED_WWAN#: Active-low LED signal indicating the state of themodule

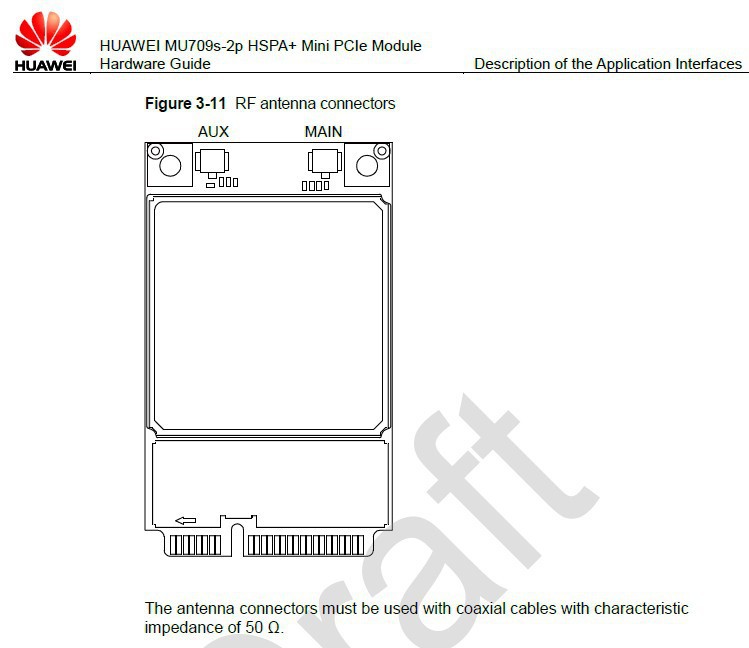

Antennaconnector
WWAN MAIN antenna connector x1WWAN AUX antenna connector x1
